Lab 1 — Display (TM1637 + DIP + Keypad)

1. Цель работы

Считать состояние 8 дискретных входов (DIP-переключатель) и отображать его на 7-сегментном индикаторе TM1637 в трёх режимах:

• BIN — по битам (канал 0..7 и его состояние)
• DEC — число 0..255
• HEX — число 00..FF
  Переключение режимов кнопками B / D / H на матричной клавиатуре.

2. Аппаратная часть и подключения

Платформа: STM32 Nucleo (симуляция Wokwi)
Устройства:

• TM1637 (PA6 = CLK, PA7 = DIO)
• DIP switch 8 (входы: PA12, PA11, PB1, PA4, PA1, PA0, PC14, PC13)
• Keypad (матрица; используются B/D/H)
• LED-индикаторы режима: BIN (PA15), DEC (PA9), HEX (PC7)
• UART (USART2) для printf

3. Логика работы

3.1 Считывание входов (DIP)

• Входы сконфигурированы как input + pull-down, верхние выводы DIP сидят на 3V3.
• Формируется байт value (bit0..bit7).

3.2 Режимы отображения

• BIN: каждые ~250 мс показывается канал N и его состояние (h / 0), канал циклически 0..7.
• DEC: отображается value (0..255).
• HEX: отображается value как 00..FF.

3.3 Обработка клавиатуры

Нажатия:

• B → режим BIN
• D → режим DEC
• H → режим HEX

3.4 Тайминги (по коду)

• SysTick: 1 мс (tickCount)
• Скан DIP: ~каждые 10 мс
• Обновление дисплея: ~каждые 250 мс
• Скан клавиатуры: ~каждые 100 мс

4. Стейт-машина (режимы)

stateDiagram-v2
  [*] --> BIN

  BIN --> DEC: key 'D'
  BIN --> HEX: key 'H'

  DEC --> BIN: key 'B'
  DEC --> HEX: key 'H'

  HEX --> BIN: key 'B'
  HEX --> DEC: key 'D'

5. Скриншоты состояний (ОБЯЗАТЕЛЬНО для Lab1)

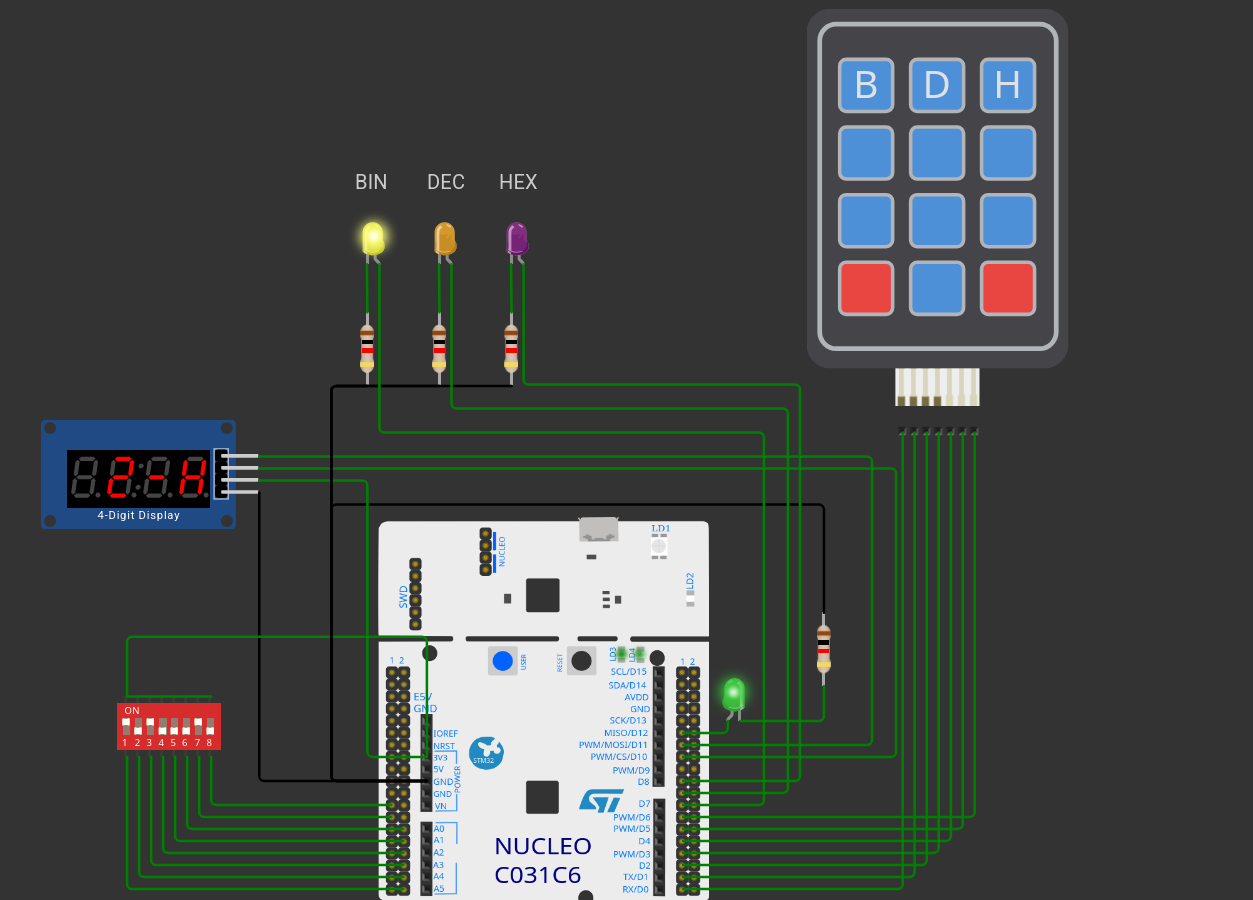

BIN

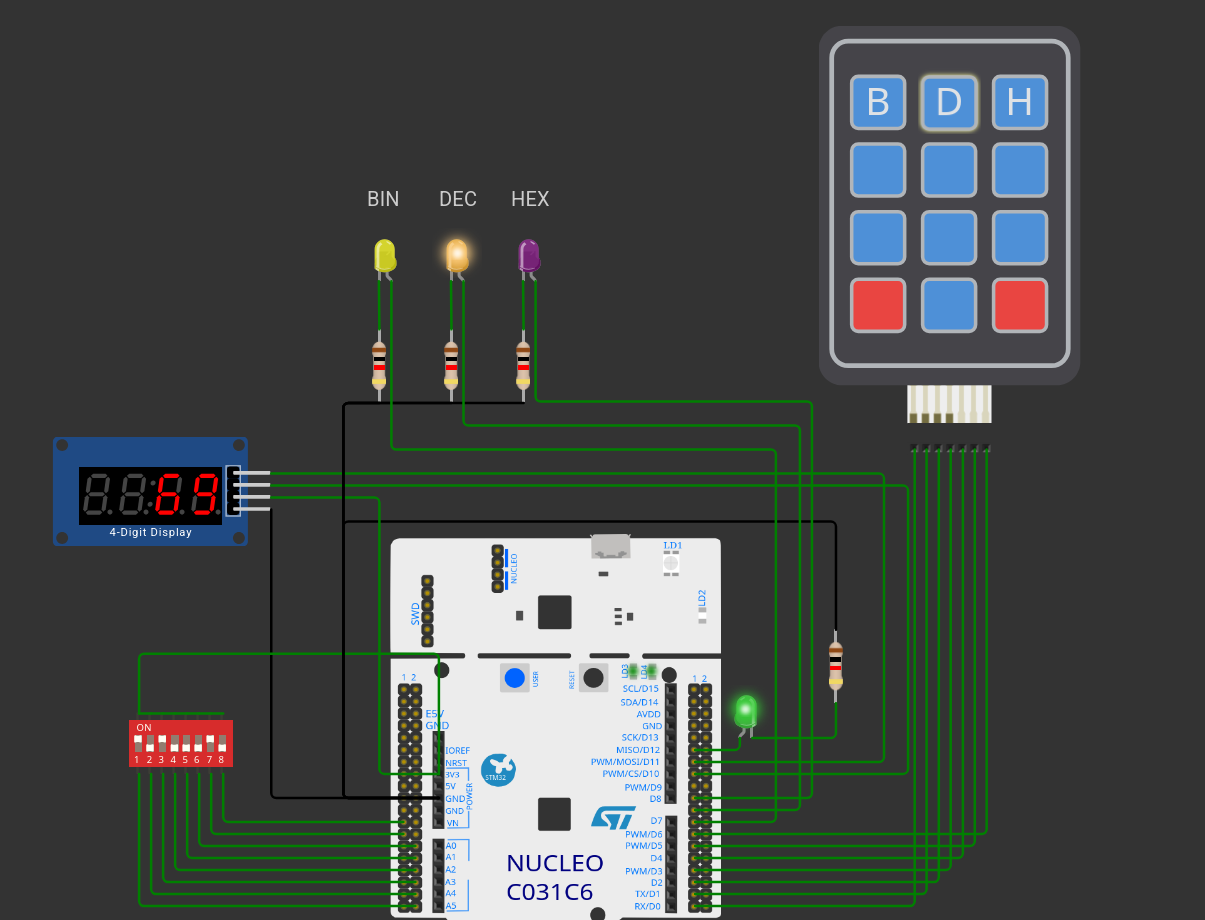

DEC

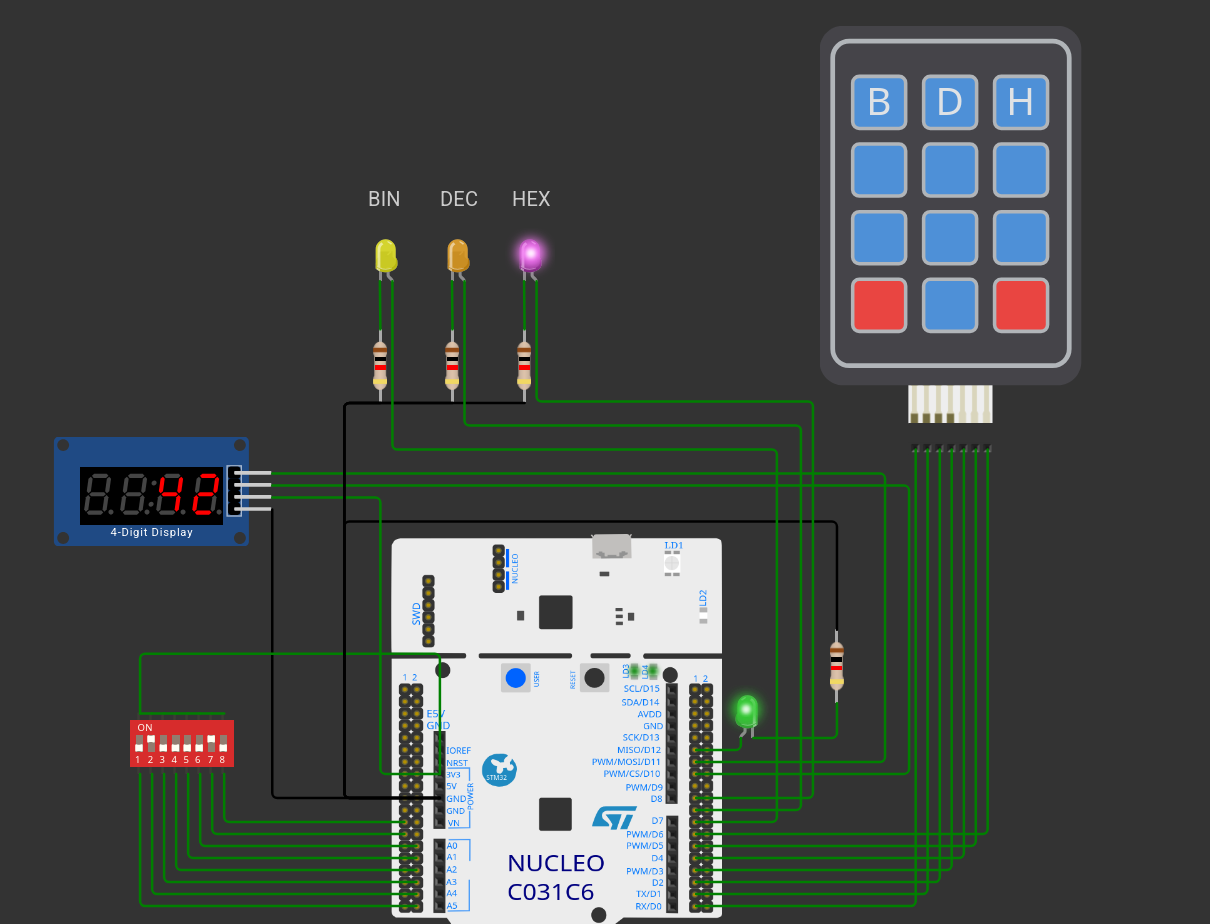

HEX

6. Сборка и запуск

• открыть проект/схему и запустить симуляцию

7. Выводы

• Реализовано считывание 8 дискретных входов и вывод на TM1637 в 3 форматах.
• Переключение режимов сделано через матричную клавиатуру (B/D/H) + индикация светодиодами.
• Тайминги выполнены на SysTick без RTOS.

8. Ссылки

• Wokwi-проект
